MANAJEMEN SERVICES

Manajemen Services adalah memanajemen/mengelola layanan MikroTik yang digunakan untuk mengakses MikroTik Routerboard. Contohnya yaitu : SSH,Telnet,ftp,winbox, dan yang lainnya. Dan untuk kali ini hanyalah merubah port dari layanan akses MikroTik Routerboard. Berikut adalah caranya :

1.Open Winbox , bila kalian tidak memiliki aplikasi WinBox, dapat didownload Disini.

2. Setelah terbuka ,lalu hubungkan menggunakan IP Address/Mac Address.

3. Kemudian setelah terhubung , pilih menu IP ->  Services , seperti pada gambar

4. Lalu, akan muncul tampilan List IP Services , pilih salah satu , contoh “ssh”

5. Kemudian, Ubah portnya sesuai keinginan , contoh “2250”, lalu Apply dan OK

6. Setelah itu , kita coba untuk login menggunakan SSH , memakai aplikasi Putty , jika kalian tidak memiliki aplikasinya , dapat didownload disini. yang pertama ,Masukkan IP Address Routernya , kemudian masukkan port yang telah diubah tadi , kemudian pilih opsi SSH , lalu Buka

7. Dan jika putty telah meminta untuk Login as, seperti pada gambar dibawah , maka putty sudah terhubung dengan Router dan dapat langsung mengakses Router.

Read More

MANAJEMEN USER AS ADMIN

Manajemen User adalah mengelola pengguna untuk mengakses/me-remote Login MikroTik, dan pengelolaan disini adalah untuk alasan keamanan, sekarang kita akan membuat User “admin” hanya bisa diakses oleh IP tertentu , sedangkan IP lain tidak dapat mengakses User “admin”. Berikut adalah cara-caranya :

1.Open WinBox , apabila kalian tidak memiliki aplikasi ini , dapat didownload Disini

2.Setelah itu , login/Connect menggunakan MacAdress/IP Address.

3. Setelah login , pilih opsi System -> Users seperti pada gambar.

4. Lalu , pilih User “admin” , double klik

5. Masukkan Allowed Address dengan IP PC/Laptop kita , agar hanya PC/Laptop kita saja yang dapat mengakses Router tersebut, kemudian Apply & OK (selalu ingat IP yang kita masukkan pada Allowed Address)

6. Kemudian , tes login kembali menggunakan user “admin” , apakah berhasil Login atau tidak, dan jangan lupa untuk Connect menggunakan IP Address Router tersebut. (Catatan : IP Address Router harus berada dalam satu Network dengan IP Allowed Address pada User “admin”)

7. Apabila terdapat tulisan Error , maka IP PC/Laptop kita belum disamakan dengan IP Allowed Address pada user “admin”, dan kita harus samakan terlebih dahulu , yaitu Open Network and Sharing Center -> Change Adapter Settings -> Ethernet2 -> Properties -> Internet Protokol Version4 (TCP/Ipv4) , lalu masukkan IP Address ( sama dengan IP Allowed Address )

8. Lalu coba lagi Login menggunakan “admin” , dan Connect menggunakan IP Address , jangan lupa untuk di Refresh terlebih dahulu

9. Apabila sudah tidak terdapat Error lagi , maka dinyatakan berhasil, dan langsung bisa meremote Routerboardnya

cobalah cara ini agar keamanan router kita terjaga :D hehe

Read More

MANAJEMEN USER

Manajemen User adalah mengelola pengguna untuk mengakses/me-remote Login MikroTik, untuk alasan keamanan dan fungsi , Jadi disini akan menambahkan User baru untuk mengakses Routerboardnya , Berikut adalah cara-caranya :

1. Open WinBox , apabila kalian tidak memiliki aplikasi ini , dapat didownload Disini

2. Setelah itu , login/Connect menggunakan MacAdress/IP Address.

3. Setelah login , pilih opsi System -> Users seperti pada gambar.

4. Lalu akan muncul User List, kemudian klik tanda Tambah, dan ada User dalam mode default yaitu “admin”

5. Lalu masukkan Nama , dan Groupnya , Dan setiap opsi “full,Write,dan read” , mempunyai fungsi yang berbeda-beda , pilih mode “full” agar mendapatkan hak akses keseluruhan

6. Lalu Disconnect , dan coba untuk Login menggunakan User yang telah dibuat tadi

7. Dan jika berhasil Login , maka dalam pembuatan User telah berhasil.

Read More

System Identity

Identitas itu diperlukan bagi siapa saja, agar dapat dengan mudah mengenali seseorang dan tidak keliru, sama hal nya dengan Router , Router juga mempunyai identitas agar tidak tertukar dengan Router lain , Berikut adalah cara mengganti identitas default Router :

1.Buka WinBox , jika kalian tidak memiliki aplikasinya , dapat didownload Disini

2. Setelah terbuka , lalu Login/Connect menggunakan IP Address/Mac Address.

3. Lalu pilih opsi System -> Identity, kemudian ubah Identitynya sesuai keinginan , lalu Apply dan OK

4. Dan untuk mode CLI , dapat menggunakan perintah seperti berikut “System Identity set name=”

 Dicoba yaaa ^^ hehe

Read More

Manajemen Interface

Apasi manajemen interface? buat apasi fungsinya ? hmm , pasti bingung yaa tentang manajemen interface ini , Jadiii , manajemen interface ini berguna untuk memanajemen/mengatur interface yang terdapat pada router .. lebih sederhananya jika kalian mengetahui Virtual Trunk Protokol(VTP) di Cisco , nah mirip mirip dengan itu, namun jika di virtual trunk protokol , apabila kita mengconfigurasi switch server , maka client akan mendapatkan apa yang diconfigurasi oleh server , nah bedanya kalau di manajemen interface mikrotik ini , jika kita mengkonfigurasi sesuatu pada router tersebut , maka yang mendapatkan konfigurasi hanyalah yang terhubung dengan interfacenya saja .. wkwk ribet yaa katanya2  nya .. mending praktekin langsung ajaa deh , nih berikut cara caranya , dalam praktek ini membutuhkan 2 Router dan 2 PC .. Perhatikan baik baik yaaa ^^

Settingan pada Router yang Pertama :
1.yang pertama yaitu , Buka WinBox , jika tidak mempunyai aplikasi ini , maka dapat didownload disini

2. Setelah masuk kedalam WinBox melalui MacAddress/IPaddress , lalu pilih Opsi Interface di layar sebelah kiri , klik ether3 seperti pada gambar , lalu jadikan ether2 sebagai Master port , lalu Apply dan OK

3. Lakukan hal yang sama pada ether4 , klik ether4 , lalu jadikan ether2 sebagai Master Port , lalu Apply dan OK

4. Begitu juga halnya dengan ether5 , klik ether5 , lalu jadikan ether2 sebagai Master Port , lalu Apply dan OK

5. Setelah itu , setting DHCP Server , pilih opsi IP -> DHCP Server seperti pada gambar

6. Lalu klik DHCP Setup

7. Pilih Interfacenya ether2 kemudian Next , masukkan IP Addressnya , DHCP Relay , Gatewaynya , DNS dan sebagainya , dibagian ini apabila IP Address telah diisi maka sisanya akan mengikuti IP Addressnya

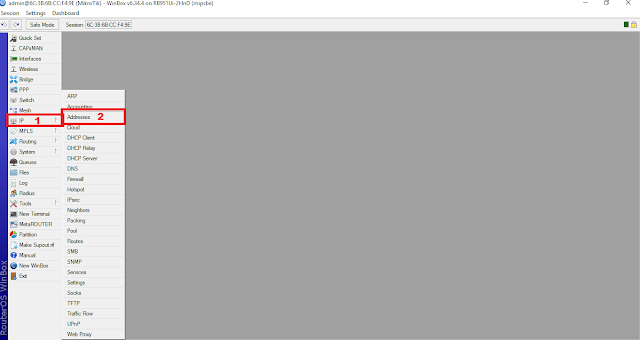

8. Lalu setelah DHCP Server , kemudian IP Address nya , pilih opsi IP  -> Addresses

9. Klik tanda Tambah/Plus , masukkan IP Address ( satu network dengan IP dhcp server ) , interfacenya ether2 , lalu Apply dan OK

10. Setelah itu setting Wireless agar dapat terhubung pada internetnya , pilih opsi Wireless

11. Klik menu Security Profiles , lalu klik tanda Tambah/Plus

12. Masukkan Password wifi/hotspot yang ingin tersambung pada perangkat router kita , lalu Apply dan OK

13. Lalu pindah ke menu Interfaces , klik wlan1 lalu Centang , kemudian double klik wlan1 lagi

14. Lalu Scan , kemudian di Start , akan muncul Wifi/Hotspot yang berada disekitaran kita , kemudian pilih Wifi/Hotspot yang telah kita masukkan Passwordnya tadi , lalu Connect

15. Kemudian setelah dihubungkan , ganti Security Profile nya menjadi profile1 agar SSID dengan Passwordnya sama dengan wifi/hotspot yang kita sambungkan , lalu Apply dan OK

16. Setelah Wirelessnya , kemudian setting DHCP Client , klik opsi IP -> DHCP Client , lalu klik Tambah/Plus seperti pada gambar

17. Dan ganti interfacenya menjadi wlan1 , lalu Apply dan OK

Settingan pada Router ke-2 :
18. setelah tadi selesai setting pada router yang pertama , lalu beralih pada Router yang kedua. Setting DHCP Client pada router yang kedua , IP -> DHCP Client

19. klik tanda Tambah , lalu pilih interfacenya ether4 , ( Mengapa harus ether4? dikarenakan Kabel yang tersambung pada router yang pertama dicolokan pada port ke 4 di router kedua ) , lalu Apply dan OK

20. dan tunggu hingga muncul tanda "bound" pada DHCP Client nya

21. Kemudian check pada Router pertama , di DHCP Server dan liat Leases , apabila sudah tersambung seperti pada gambar dibawah , maka DHCP Client nya berhasil

22. Kemudian test ping menggunakan Terminal melalui Router yang ke -2 , apabila berhasil , maka Manajemen Interface dinyatakan Suksess ^^

Hehe , agak rumit ya kata katanya :D , sedikit sharing dari saya , jangan lupa juga untuk sering2 berkunjung ke blog ini dan baca Post'an yang lainnya, Good Luck ^,^
